글로벌 신에너지차(NEV) 시장은 강한 성장세를 이어가고 있다. 에 따르면국제에너지기구(IEA), 글로벌 전기차 판매량 초과1,800만개 2026년 상반기에는 중국이 1위를 차지60% 총 볼륨의. 이러한 급증은 사출 성형 산업에 변화의 압력을 가하고 있습니다. NEV 부품은 더 엄격한 공차를 요구합니다.더 가벼운 소재, 그리고 점점 더복잡한 기하학 전통적인 금형 제작 패러다임에 도전하는 제품입니다.

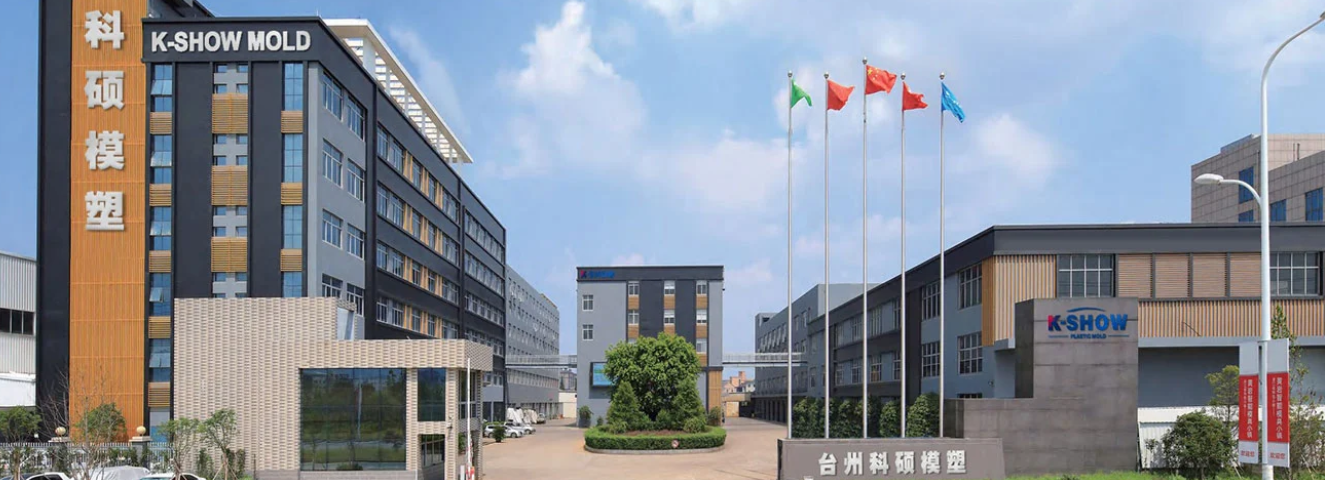

KSHOW로 운영Taizhou Huangyan K-Show 플라스틱 금형 유한 회사, 중국 황옌의 "몰드 캐피탈"에 내장되었습니다.20년 이상, 다음의 실적을 가지고 있습니다.30,000개 이상의 금형 세트 제공 에게100개 이상의 국가. 인증받은 사람으로서국가첨단기술기업 보유ISO 9001 그리고IATF 16949 자동차 품질 인증 및 보유100개 이상의 발명 특허, 당사는 기존의 금형 제작에서 벗어나 금형 전문 공급업체로 꾸준히 발전해 왔습니다.자동차 등급 정밀 툴링배터리 시스템 하우징, 구조용 브래킷 및 기능성 내부 트림을 포함합니다. 문의사항은 KSHOW로 연락주세요.sale@kshowmould.com 또는 통해WhatsApp: +86-18957424655.
재료 호환성 및 열 관리
NEV는 점점 더 많이 채택하고 있습니다.엔지니어링 열가소성 수지 ~와 같은PA66-GF35, PPS-GF40, 그리고PBT-GF30 구조적 완전성을 유지하면서 중량 감소를 달성합니다. 이러한 재료는 뚜렷한 과제를 제시합니다.
높은 용융 온도
● (280~340°C)에는 우수한 열 안정성을 갖춘 금형이 필요합니다.
유리섬유 강화
● 기존 공구강의 마모를 가속화합니다.
좁은 처리 창
● 다중 캐비티 레이아웃 전반에 걸쳐 정밀한 온도 제어가 필요합니다.
규모에 따른 치수 정확도
배터리 모듈 프레임과 냉각판은 종종 확장됩니다.600~1200mm 평탄도 공차가 다음과 같이 엄격합니다.±0.05mm 전체 표면에 걸쳐. 생산량에서 이를 달성연간 200,000+ 단위 고급이 필요합니다금형 흐름 시뮬레이션, 형상적응형 냉각 채널 설계, 그리고실시간 캐비티 압력 모니터링.
사이클 시간 최적화
부품당 비용 압박이 심화되면서 금형 사이클 시간이 결정적인 요인이 됩니다. 중대형 NEV 부품의 경우 사이클 시간을 단축합니다.45초~35초 —22% 개선 — 대략적으로 저장할 수 있습니다연간 $180,000 일반적인 Tier-1 공급업체의 생산 셀당.
프로젝트 배경

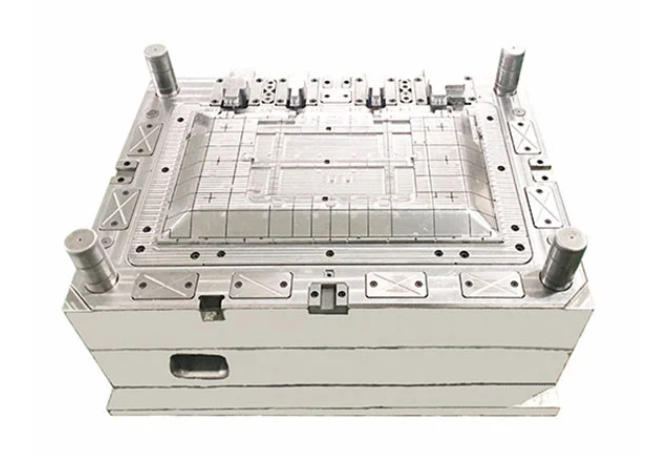

2025년 3분기 KSHOW는 국내 NEV 배터리 제조업체를 위한 프로젝트를 수행했습니다.4캐비티 핫러너 사출 금형 배터리 모듈 엔드 플레이트용. 요구되는 부품 형상:
|
요구 사항 |
사양 |
|
부품 치수 |
320×180×45mm |
|
재료 |
PA66-GF35 (난연 V-0) |
|
평탄도 공차 |
분할선 전체에서 ±0.03mm |
|
캐비티 간 중량 변화 |
≤ 0.8% |
|
목표 사이클 시간 |
≤ 32초 |
|
연간 생산량 |
부품 480,000개 |
엔지니어링 접근 방식
KSHOW의 엔지니어링 팀은 다음 솔루션을 구현했습니다.
1. 금형 흐름 분석: 실시Moldex3D 세 번의 반복에 걸쳐 시뮬레이션을 수행하여 게이트 위치를 최적화하여 구조적으로 중요한 영역에서 웰드라인 형성을 최소화합니다.
2. 형상적응형 냉각: 배포됨3D 프린팅된 냉각 인서트 (마레이징 강, 직접 금속 레이저 소결) 내에서 균일한 캐비티 표면 온도를 달성합니다.±3°C, 사이클 시간을 다음과 같이 단축합니다.18% 기존의 드릴링된 채널과 비교됩니다.
3. 밸브 게이트 핫 러너: 에이4드롭 순차 밸브 게이트 시스템 (캐비티당 단일 노즐)로 균형 잡힌 충진이 보장됩니다. 핫 러너 매니폴드는 금형 베이스로의 열 전달을 방지하기 위해 티타늄 합금 스페이서로 단열되었습니다.
4. 공구강 선택: 캐비티 및 코어 인서트 사용ASSAB 8407 최고 ESR 등급 열간 가공 강철, 다음으로 경화됨48~50HRC, 와 함께TiAlN PVD 코팅 유리섬유 마모에 대한 내마모성을 강화했습니다.
5. 금형 내 압력 감지: 통합키슬러 유형 6182C 캐비티 압력 센서에 연결됨코모주사 공정 모니터링 시스템을 통해 실시간 전환 제어 및 부품 품질 추적이 가능합니다.
결과
후에90일 디자인 킥오프부터T0 시험, 금형은 생산 검증 중에 다음 측정항목을 달성했습니다.
|
KPI |
목표 |
달성 |
|
사이클 시간 |
≤ 32초 |
30.5초 |
|
평탄도(Cpk, n=125) |
≥ 1.33 |
1.58 |
|
캐비티 간 중량 변화 |
≤ 0.8% |
0.52% |
|
폐기율(처음 50,000발) |
≤ 0.3% |
0.18% |
|
첫 번째 주요 유지보수까지의 공구 수명 |
500,000발 |
620,000발(아직 작동 중) |
이제 금형이 이상 생산되었습니다.부품 620,000개 큰 유지보수 없이 고객의 요구를 초과하는500,000장 벤치마크 ~에 의해24%. 고객이 예상 금액을 보고했습니다.연간 $245,000의 비용 절감 Cycle Time 단축 및 불량률 감소로 인한 것입니다.
경량화 및 복합재료 성형
주행거리 연장 추진이 가속화되고 있다금속에서 플라스틱으로 대체. 이전에는 알루미늄으로 다이캐스트된 부품(예:모터 하우징, 인버터 인클로저, 그리고구조용 브래킷 — 전환 중고성능 열가소성 수지 ~와 함께인서트 몰딩 또는오버몰딩 기법. KSHOW는 다음과 같은 기업에 투자하고 있습니다.1,600톤 투샷 사출프레스 늘어나는 수요에 부응하기 위해서입니다.
디지털 트윈 통합
선도적인 금형 제조업체가 내장되어 있습니다.디지털 트윈 기술 워크플로에 추가합니다. 생산 과정의 실시간 센서 데이터로 지속적으로 업데이트되는 금형의 디지털 복제본을 통해예측 유지 관리 일정 그리고공정 매개변수 최적화 생산을 중단하지 않고. KSHOW는 통합 파일럿 프로그램을 시작했습니다.IoT 에지 게이트웨이 선택한 생산 금형에 넣습니다.
지속 가능성 및 에너지 효율성
규제 압력과 기업 ESG 약속으로 인해 다음을 지원하는 금형에 대한 수요가 증가하고 있습니다.재활용 수지 그리고에너지 최적화 처리. 형상적응형 냉각만으로도 금형별 EN을 줄일 수 있습니다.
KSHOW는 NEV 공급망에서의 입지를 강화하기 위해 3가지 기둥 전략을 실행하고 있습니다.
