생수 및 산업용 액체 포장 부문에서 5갤런(약 18.9L) PC 또는 PET 물병은 물류의 진정한 일꾼입니다. 겉보기에 단순해 보이는 병은 고속 충전 라인, 거친 취급, 반복적인 세척 및 재활용을 견뎌야 합니다. 원자재 가격 변동성과 강화되는 환경 규제로 인해 "강도를 희생하지 않고 경량화"하는 것이 병 제조업체의 보편적인 목표가 되었습니다. 그렇다면 우수한 5갤런 물병 사출 금형이 어떻게 병 무게를 720g에서 650g 이하로 줄이면서 높은 투명성, 응력 균열 제로, 5,000회 이상의 낙하 테스트 주기를 통과할 수 있습니까? 중국의 금형 수도인 타이저우에 기반을 두고 15년 이상의 대규모 정밀 금형 제작 경험을 보유한 KSHOW가 이 기사에서 핵심 기술 요소를 분석합니다.
5갤런 병은 일반적으로 높이가 400mm가 넘고 벽 두께가 1.2~1.6mm에 불과하여 전형적인 대형, 깊은 구멍, 얇은 벽의 부품입니다. 용융물은 게이트에서 병 베이스까지 매우 긴 흐름 경로를 이동해야 합니다. 잘못된 금형 설계로 인해 냉각된 유동 선단, 약한 웰드 라인 또는 흐릿한 베이스로 인해 미성형이 발생하기 쉽습니다. KSHOW의 솔루션은 Moldflow 기반 다단계 사출 프로파일링을 사용합니다. 사출 속도를 정밀하게 분할함으로써 용융 선단이 정체나 분사를 방지하면서 안정적인 속도로 계속 진행됩니다. 동시에, 우리는 대구경 핫 러너 밸브-게이트 시스템을 사용하여 패킹 압력이 베이스에 효과적으로 전달되도록 보장하여 수축률을 0.3% 이내로 유지하고 베이스 벽 두께 균일성을 ±0.05mm로 유지합니다.
병 손잡이는 별도의 조립품이 아니라 본체와 일체형으로 성형된 하중 지지 구조입니다. 핸들 영역은 급격한 벽 두께 변화로 인해 싱크 마크 및 응력 집중이 발생하기 쉽습니다. KSHOW는 전이 영역에서 점진적인 벽 두께 최적화를 적용하고 열 추출 강화를 위해 독립적인 냉각 회로를 배치합니다. 탈형을 위해 유압 실린더 구동 측면 슬라이드 코어 당김 메커니즘은 질소 보조 배출과 함께 작동하여 백화나 변형 없이 병이 원활하게 배출되도록 합니다. PET 병 응용 분야의 경우 KSHOW는 인성과 낙하 성능을 더욱 향상시키는 사출-신장-블로우 통합 금형 솔루션도 제공합니다.
2025년 하반기, 10개 이상의 충전 라인을 운영하는 남미 생수 회사(“클라이언트 L”)가 병 자체 제조 프로젝트를 시작했습니다. 문제점은 고전적이었습니다. 구입한 병은 배치 간 벽 두께 차이가 커서 필러에 잦은 걸림이 발생하고 배송 파손률이 3.2%에 달했습니다. 문의를 받은 KSHOW는 680g 병 무게와 48초 주기 시간을 목표로 단일 금형 2캐비티 5갤런 PC 물병 사출 금형을 설계했습니다. 클램핑 정확도를 보장하기 위해 테이퍼 인터로크 및 정밀 가이드 구성요소와 함께 캐비티에 ASSAB S136 ESR 미러 등급 강철을 사용했습니다. 첫 번째 시도에서는 ±2g의 무게 허용 오차와 99.6%의 낙하 테스트 통과율을 달성했습니다. 계약부터 금형 배송까지 전체 프로젝트가 단 42일밖에 걸리지 않았습니다. 이후 L 고객은 파손률을 0.5% 미만으로 줄여 연간 조달 비용을 USD 350,000 이상 절감했습니다.
많은 구매자는 금형 가격에만 초점을 맞추고 장기 소유 비용에 심각한 영향을 미치는 세 가지 세부 사항을 간과합니다.
1. 냉각 채널 부식 방지 처리. 물병 몰드는 장기간에 걸쳐 많은 양의 냉각수를 순환시킵니다. 부식 방지 처리를 하지 않으면 녹이 발생하면 1년 안에 냉각 효율이 20% 이상 감소합니다. KSHOW는 모든 냉각 채널에 스테인리스 스틸 인서트 또는 무전해 니켈 도금을 적용하여 10년 동안 냉각 성능이 저하되지 않도록 보장합니다.
2. 중복 환기 시스템 설계. 대형 병 성형은 엄청난 양의 가스를 생성합니다. 우리는 파팅 라인과 코어 인서트에 다단계 벤트 홈을 가공하고 진공 보조 벤팅으로 보완하여 가스 트랩과 탄 자국을 완전히 제거합니다.
3. 표준화되고 신속하게 교체되는 마모 부품. 밸브 핀, 씰 및 기타 마모 품목은 국제 표준 사양을 사용하므로 고객은 OEM 부품을 기다리지 않고 현지에서 교체품을 조달할 수 있습니다.
글로벌 배송 및 현지 지원

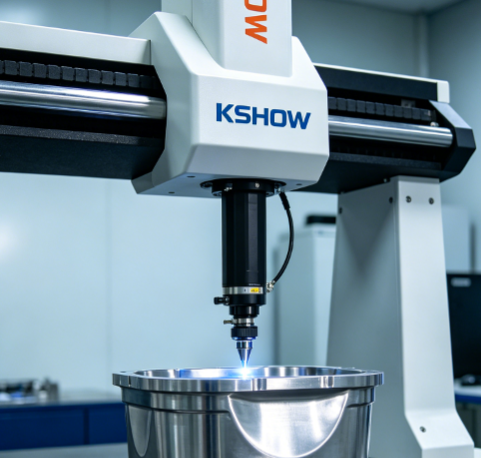

KSHOW의 Taizhou Huangyan 시설에는 1,600톤 클램핑 프레스, 여러 대의 대형 갠트리 CNC 기계 및 Zeiss CONTURA CMM이 있습니다. 최대 금형 가공 치수는 2,500mm × 2,000mm에 달하며 단일 금형 중량 용량은 20톤 이상입니다. 최근 당사의 서비스 엔지니어는 중앙아시아 고객의 물병 몰드에 대한 원격 비디오 안내 시운전을 완료하여 단 6시간 만에 개봉에서 적격 제품으로 전환했습니다.
5갤런 물병 금형 기술 제안 및 견적은 KSHOW에 문의하세요.
웹사이트: www.taizhoumold.com
제품 페이지: https://www.taizhoumold.com/products.html
이메일: sale@kshowmould.com
전화/WhatsApp/WeChat: +86-18957424655
페이스북: https://www.facebook.com/share/1CWhNc1SjG/?mibextid=wwXIfr
KSHOW 기술 채널을 구독하거나 공식 웹사이트 www.taizhoumold.com을 방문하여 "2026 KSHOW 대형 버킷 금형 기술 사례 연구 백서"(PC/PET 소재의 낙하 테스트 데이터 및 비교 경량 성능 결과 포함)를 다운로드하세요. 또는 WhatsApp/WeChat(+86-18957424655)을 통해 KSHOW 금형 엔지니어에게 연락하여 버킷 금형 솔루션에 대한 무료 온라인 워크숍을 예약하세요. 여기서 중량 감소 잠재력을 제품 요구 사항에 대해 직접 평가할 수 있습니다.
KSHOWTaizhou의 선도적인 정밀 금형 전문업체인 는 모든 낙하 방지 배럴을 통해 제품 품질과 브랜드 명성을 보호합니다.
