산업 상황: 의료 수요로 인해 의료용 금형 제조 방식이 재편됨

일회용 의료 소모품에 대한 세계 시장은 꾸준히 확대되고 있습니다. 업계 추산에 따르면 전 세계적으로체외 진단(IVD) 시장이 초과하다1000억 달러 2026년에는혈액 수집 튜브 세그먼트 단독의 가치는 대략적으로 평가됩니다.70억 달러, 성장6~8% 인구 노령화, 만성 질환 검사 확대, 유행병 이후 실험실 인프라 투자에 힘입어 매년 연구를 진행하고 있습니다.

이러한 수요는 금형 제작 용량 요구 사항으로 직접적으로 해석됩니다.일회용 주입 세트, 주사기, 시험관, 페트리 접시, 약병 및 의료 기기 하우징 모두 고정밀 사출 금형에 의존합니다. 일반적으로공동 16~64개 도구당 - 수백만 사이클 동안 엄격한 공차를 유지해야 합니다.

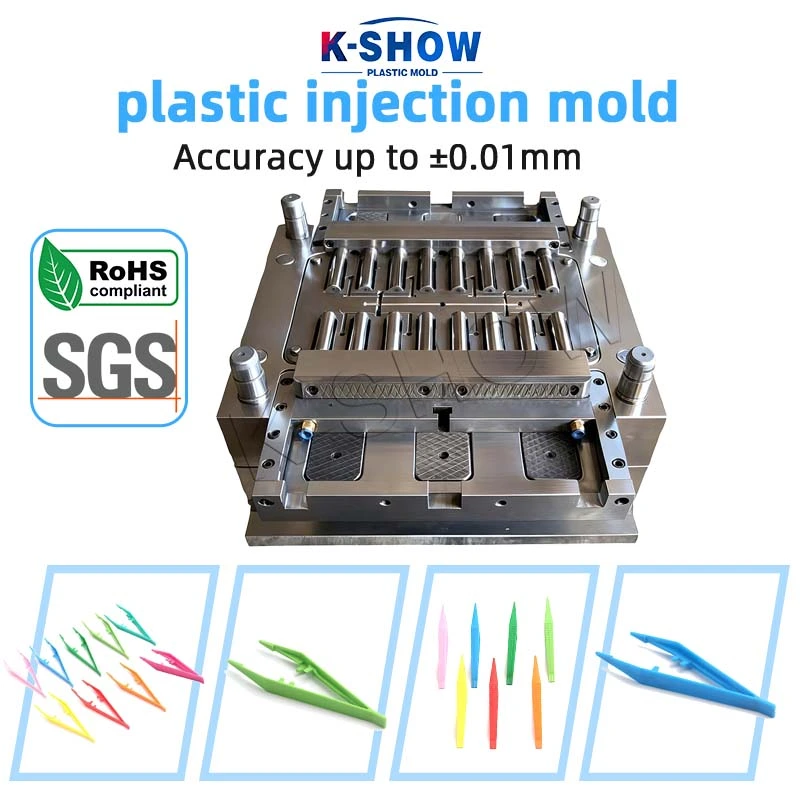

KSHOW로 운영Taizhou Huangyan K-Show 플라스틱 금형 유한 회사은(는) 이 분야에 자리를 잡았습니다.20년 이상 Huangyan에서 - 중국의 "금형 자본". 회사의 의료용 금형 포트폴리오는 다음과 같습니다.혈액 수집 튜브 몰드, 수술 기구 핸들 몰드, 주입 및 주사기 부품 툴링, 가공 정확도는 다음과 같습니다.±0.01mm 그리고RoHS/SGS 인증 재료에. 후원자ISO 9001 그리고IATF 16949 품질 시스템,100개 이상의 발명 특허, 다음으로 내보냅니다.100개 이상의 국가, KSHOW는 전세계 의료소모품 제조업체에 공급하고 있습니다. 문의사항:sale@kshowmould.com 또는WhatsApp: +86-18957424655.

 의료용 성형의 기술적 요구

규모에 따른 치수 정밀도

의료 소모품은 엄격한 표준(예: ISO 13485에 따른 생산 환경 및 제품별 표준)의 적용을 받습니다. 혈액 수집 튜브 및 주사기 배럴의 금형 구멍에는 일반적으로 다음이 필요합니다.±0.01mm의 치수 정확도 그리고표면 마감 Ra 0.2–0.4 µm 캐비티 벽에 - 요구되는 수준정밀 연삭 캐비티 인서트, 거울 광택 강철, 그리고안정적인 열 제어 모든 구멍에 걸쳐.

다중 캐비티 밸런싱

연간 생산량이 수억 달러에 달하는 의료용 금형은 거의 항상다중 캐비티 시스템(32~64개 캐비티). 캐비티 간 일관성 — 충진 균형, 냉각 균형 및중량 변동은 일반적으로 0.5% 이하입니다. — 대량 생산에서 도구가 무인으로 실행될 수 있는지 여부를 결정합니다.

재료 및 청정도 제약

의료용 부품의 사용 증가의료용 PP, PE, PET 및 PC, 일부는감마 살균 저항. 금형 설계는 좁은 처리 창을 수용하고 재료가 저하될 수 있는 불감대를 피하며 생산을 지원해야 합니다.통제된/깨끗한 환경. 게이트 흔적관리 및버가 없는 분할선 환자 접촉 제품에 매우 중요합니다.

사이클 시간 및 부품당 비용

5ml 혈액 수집 튜브의 경우 사이클 시간을 다음과 같이 줄입니다.12초 ~ 9초 기계당 일일 생산량을 다음만큼 높입니다.25%, 부품당 비용을 직접적으로 낮추는 것은 의료 소모품 제조업체의 조달 결정에 결정적인 요소입니다.

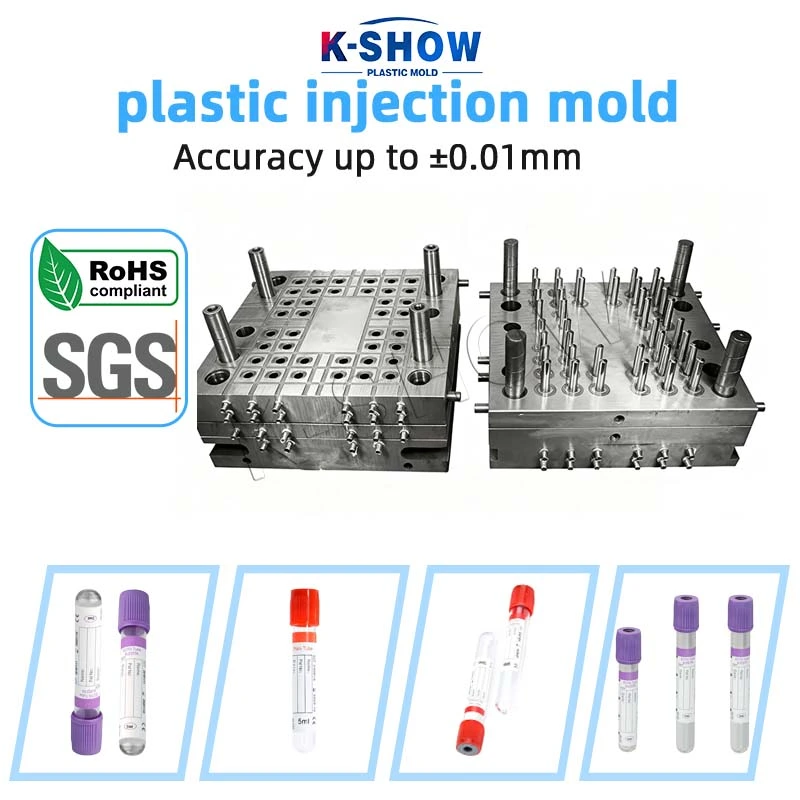

KSHOW 사례 연구: 48개 캐비티 혈액 수집 튜브 몰드

프로젝트 배경

2026년 1분기에 KSHOW는48캐비티 핫러너 사출 금형 국내 최고의 IVD 소모품 제조업체를 위해5 ml EDTA 혈액 수집 튜브 (보라색 캡, PET 본체).

엔지니어링 접근 방식

1. 금형 흐름 및 냉각 분석: 48개 캐비티 전체에 걸쳐 충진 균형 시뮬레이션을 수행했습니다. 채택됨형상적응형 냉각 채널 표면 온도를 유지하기 위한 캐비티 인서트±2°C, 얇은 PET 벽의 변형을 최소화합니다.

2. 정밀 인서트 제조: 캐비티 인서트 가공5축 CNC ~와 함께Ra 0.2 µm까지 경면 연마, 경화됨48~52HRC.

3. 균형잡힌 핫러너: 에이개별 노즐 온도 구역을 갖춘 48방울 핫 러너 시스템 (공차 ±1°C) 균일한 충진 및 게이트 흔적 제어를 보장합니다.

4. 인몰드 품질 모니터링: 캐비티 압력 센서 실시간 부품 간 추적을 위해 프로세스 모니터링 시스템에 연결된 4개의 참조 공동에 통합되었습니다.

결과

금형이 이상 생산되었습니다.1200만개의 튜브 생산 첫 6개월 동안 고객이 보고한부품당 비용 28% 절감 이전 24개 캐비티 도구와 비교하여 더 높은 캐비티 수와 더 짧은 9.2초 주기로 구동됩니다.

품질 시스템: 의료용 금형 공급의 중추

의료용 금형 조달은품질 시스템 결정 기술적 인 것. KSHOW는 다음과 같이 의료 고객을 지원합니다.

l ISO 9001품질경영 및 IATF 16949 자동차 등급 품질 시스템 — 후자는 의료 OEM이 점점 더 기대하는 엄격한 PPAP 스타일 문서 규율을 제공합니다.

l RoHS/SGS 소재 인증 철강 소싱부터 최종 납품까지 완전한 자재 추적이 가능합니다.

l 사내 시험 성형 KSHOW 자체 사출기에서 첫 번째 기사 샘플 선적 전에 유효성을 검사해야 함

l 판매 후 문서 패키지 금형 검증 보고서, 유지 관리 일정 및 예비 부품 목록 포함

 2028년까지 의료용 금형 제조를 형성하는 추세

더 높은 캐비티 수 및 완전 자동화

여행 방향은 명확합니다.64-캐비티 이상 도구, 통합됨자동 스프루리스 성형, 로봇 취출, 비전 검사, 대용량 소모품을 지배하게 될 것입니다. KSHOW의 내부 엔지니어링은 이러한 응용 분야를 위해 초고공동 핫 러너 밸런스를 지속적으로 개선하고 있습니다.

얇은 벽과 가벼운 디자인

벽이 얇은 튜브 및경량 포장 재료비와 멸균부하를 줄입니다. 일관된 품질로 0.5~0.8mm 벽을 달성하려면 고급 흐름 시뮬레이션과 더욱 엄격한 냉각 제어가 필요합니다. 이는 KSHOW가 연속 세대에 걸쳐 의료 툴링에 투자한 기능입니다.

살균 저항 재료

채택 증가감마선 및 EO 멸균 소모품 반복적인 멸균 후에도 기계적 특성을 유지하는 제제 쪽으로 재료 선택을 추진하고 있습니다. 금형 설계자는 다음 사항을 고려해야 합니다.수축 및 특성 변화 KSHOW가 재료 공급업체와 긴밀히 협력하여 프로세스 창을 검증하는 영역입니다.

지역 의료 제조업 성장

중동, 동남아시아 및 라틴 아메리카의 신흥 시장 의료 투자는 의료용 금형 수출에 대한 새로운 수요를 창출하고 있습니다. KSHOW의100개 이상의 국가 수출 네트워크 다국어 지원(영어, 러시아어, 아랍어 가능)을 통해 이러한 성장에 직접적으로 기여할 수 있습니다.
